Oem Dc 12v Car Auto Usb Bluetooth Handsfree Mp3 Decode Board Module Amplifier (1)

$2.92 - $3.98  / EACH
50.0000 EACH (Min. Order)
Huajie E-commerce Shenzhen | China
Visit Store
Verified

Product Overview





Features
This module has AUX \ FM \ USB \ SD Bluetooth feature speaker

amplifier board, applies to the 2.0 \ 2.1 \ 5.1 speakers

Panel 107MM × high 25MM × 35MM; deep voltage: 12V

Operating Current <200MA output amplitude> 700MV

Arrangements mounting hole spacing: 92MM
Module introduced
Support thel outside signal switch directly.

support Bluetoothl (Bluetooth3.0EDR)

support USB / SD / Bluetooth / FM / LINE automatic switching.

modulelThe contains MP3/WMA song decoder chip.

support USB, SD, MMCl card for playback.

Support USB / SD card switch, the song, the next song, fast forward, rewind, volume control, EQ,

play / pause, stop, single repeat, mute, shutdown, direct elections songs.

Support a Bluetoot on the next song, adjust the volume, EQ, play / pause,mute, shutdown.

Support FAT16, FAT32 file system.

Support MP1 Layer3, MP2 Layer3, MP3 Layer3 version of the song.

support 32-320kbps MP3l songs.

support power and memory function: to remember the power play songs

and volume

Description panel buttons:

1, "PREV/VOL-": set long press the volume reduction; short press on

track; shorter in the FM state on radio in USB / SD / Bluetooth status.

2, "PLAY / PAUSE": in short USB / SD / Bluetooth status press the play /

pause; to station search coexist station full channel in the FM state long.

3, "NEXT / VOL +": set long press the volume plus; short USB / SD /

Bluetooth Status on track; short press of a radio in the FM state.

4, "MODE": SD card and U disk: switching sequence for USB ? SD ?

Bluetooth ? FM ? AUX; Only U disk: Switch the order of the USB ?

Bluetooth ? FM ? AUX; switching sequence only SD card: for SD ?

Bluetooth ? FM ? AUX;: FM ? AUX ? the Bluetooth USB and SD

card.
Remote key Description
1, POWER: standby (STANDBY) key can not switch.

2, MODE: SD card and U disk: switching sequence for USB ? SD ?

Bluetooth ? FM ? AUX; Only U disk: Switch the order of the USB ?

Bluetooth ? FM ? AUX; Only the SD card: Switch the order of SD ?

Bluetooth ? FM ? AUX;: FM ? AUX ? the Bluetooth USB and SD

Card.

3, PREV: USB / SD / Bluetooth status, short press is on track; in USB /

SD state Press song rewind; short press on a radio station in the FM state,

long press on a radio scan search.

4: NEXT: USB / SD / Bluetooth state short press for next track; in USB /

SD state press fast forward for the song; short press a radio in the FM

mode, search long press scan for the next station.

5, VOL +: short / long press plus music.

6, VOL-: short / long press for music less.

7, REP: key to switch between USB / SD playback single repeat all cycle

boot full circle.

8, "STOP": USB / SD state, short press stop music playback.

9, MUTE: mute button, click the mute, click off (VOL-/VOL + can also

be lifted).

10, EQ: sound field mode NORMAL ? BAS ? POP ? ROC ? JAZZ

? the CLA ? CUT ? the NORMAL

11, PLAY / PAUSE: USB / SD / Bluetooth status play / pause; Long press

in the FM state for the coexistence of all-channel station search.

12,0 to 9: USB / SD direct bond, over 10 consecutive figures can be input

to choose.

Note: Optional input voltage: 12V, 5V. Attached interface Figure:

Note: 1, not smart phones (Android system) to enter the password -0000,

module power ground and signal ground are separated, the two connected

test;

2, the product without a call;

3, the decoder board input voltage is too high will damage the voltage is

too low and will not work, be careful not to mistake the "+" and "-" pole;

4: The Bluetooth module supports the vast majority of mobile phones, a

handful of phone be unstable or different because of their system may not

support

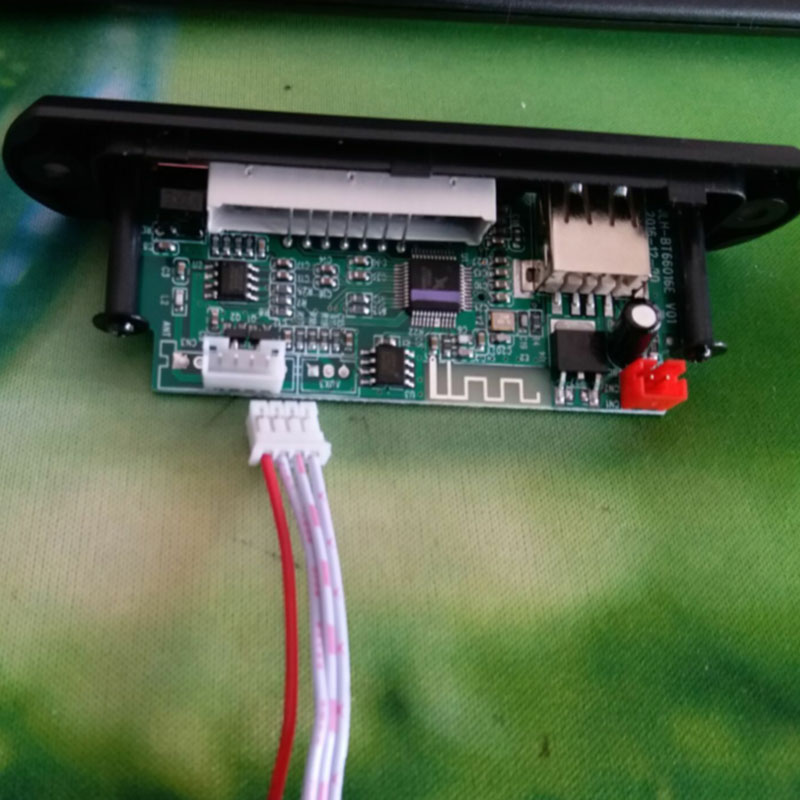

Connection guide:

GND  negative of the power

VCC   positive of the power

R-OUT  audio input R

L-OUT  audio input L

A-GND  negative of the power

(NOTE: GND and A-GND must connect together, or it will appear garbled)

NOTE: It will burn if the positive and negative is connected in a contrary way. Please carefully check it.
